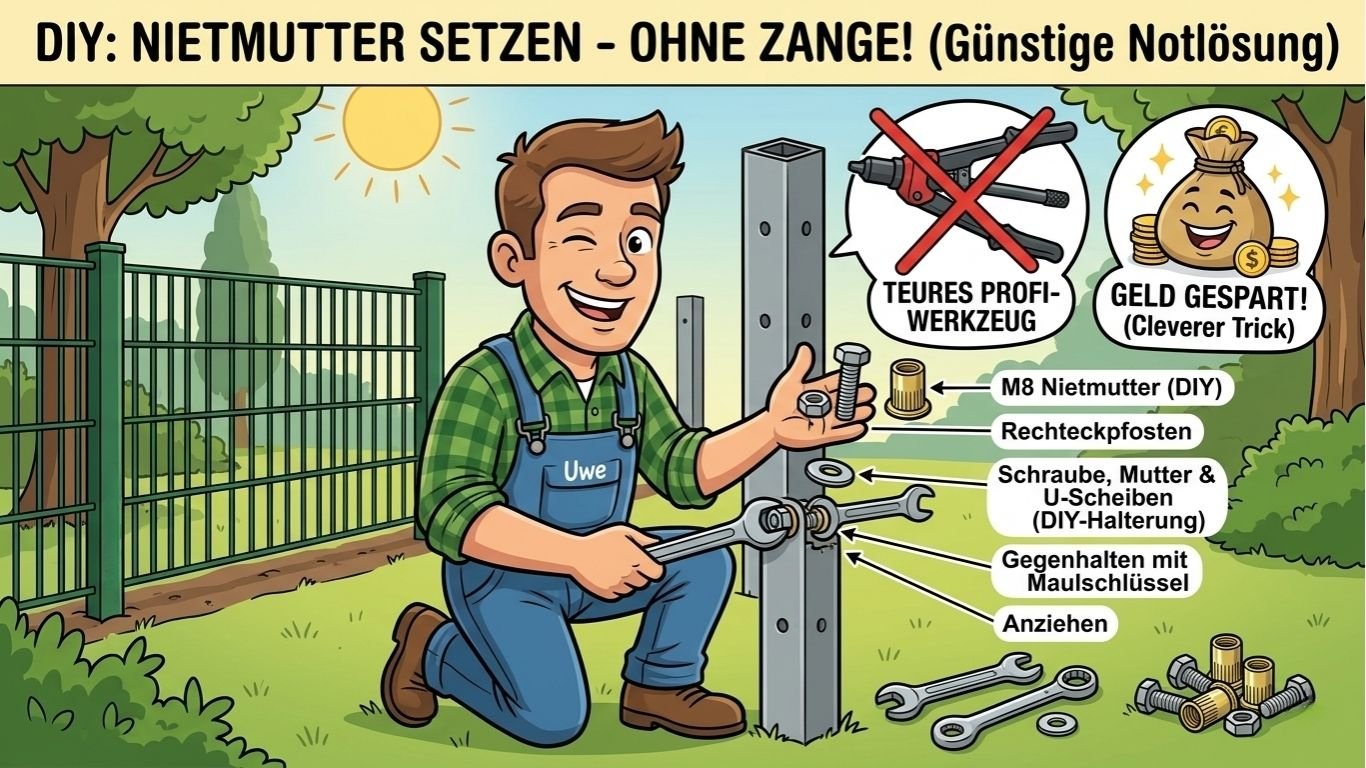

M8-Nietmutter ohne Nietmutternzange setzen
Diese Anleitung beschreibt eine alternative Setzmethode für wenige Befestigungspunkte am Qualinos Klemmbock. Dabei wird eine M8-Nietmutter mit einer separaten robusten M8-Schraube mit Außensechskant, einer M8-Mutter und stabilen Unterlegscheiben kontrolliert eingezogen.
Wichtig: Diese Anleitung gilt für das hier beschriebene Qualinos-System. Bei diesem System wird der Klemmbock gemeinsam mit der Nietmutter am Zaunpfosten befestigt. Die Nietmutter wird also nicht zuerst separat in den Pfosten gesetzt.
Wann ist diese Methode sinnvoll?
Die Methode ist als alternative Montagemöglichkeit für eine geringe Anzahl von Befestigungspunkten gedacht, wenn keine Nietmutternzange zur Verfügung steht.
Sie kann insbesondere infrage kommen bei:
- einem einzelnen Klemmbock,
- kleinen Reparaturen,
- einzelnen Nachrüstungen,
- wenigen Montagepunkten am Zaunpfosten.
Bei mehreren Nietmuttern ist eine geeignete Nietmutternzange in der Regel die kontrolliertere und komfortablere Methode.
So funktioniert die Verbindung
Bei dieser Anwendung liegt der Klemmbock außen auf dem Zaunpfosten. Die Nietmutter wird durch die vorgesehene Öffnung des Klemmbocks in das Bohrloch des Pfostens eingesetzt.
Beim Setzen der Nietmutter wird ihr hinterer Bereich gestaucht. Dadurch werden Klemmbock und Pfostenwandung innerhalb des vorgesehenen Klemmbereichs miteinander verbunden.
Technische Daten für diese Anwendung
Der Klemmbereich muss zur gemeinsamen Materialstärke aus Pfostenwandung und dem zu klemmenden Bereich des Klemmbocks passen.
Bei anderen Nietmuttern oder anderen Befestigungssystemen: Verwende nicht automatisch die hier genannten Werte. Maßgeblich sind dann die technischen Angaben des jeweiligen Produkts.
Das 11-mm-Bohrloch
Für die hier beschriebene M8-Nietmutter wird ein 11-mm-Bohrloch verwendet.
Das Loch sollte rund, sauber und möglichst gratfrei ausgeführt sein. Ein zu großes oder stark unrundes Loch kann dazu führen, dass sich die Nietmutter beim Setzen mitdreht.
Nach dem Bohren Metallspäne und Grate entfernen, damit der Klemmbock sauber am Pfosten anliegen kann.
Die mitgelieferte Zaunschraube nicht als Setzwerkzeug verwenden
Die mit dem Montagesystem verwendete Zaunschraube ist für die spätere Befestigung vorgesehen und sollte nicht zum Einziehen der Nietmutter verwendet werden.
Für die alternative Setzmethode wird eine separate, robuste M8-Schraube mit Außensechskant verwendet. Der Außensechskant ermöglicht ein sicheres Gegenhalten mit einem passenden Schraubenschlüssel.
Merksatz: Die separate M8-Schraube mit Außensechskant dient nur als Hilfswerkzeug zum Setzen der Nietmutter. Nach dem Setzen wird sie wieder entfernt.
Was du benötigst
- Klemmbock für die vorgesehene Anwendung
- M8-Nietmutter mit passendem Klemmbereich
- 11-mm-Bohrung im Zaunpfosten
- separate robuste M8-Schraube mit Außensechskant
- M8-Mutter
- eine oder zwei stabile Unterlegscheiben
- passende Schraubenschlüssel beziehungsweise Ratsche
- 11-mm-Bohrer
- geeignetes Werkzeug zum Entgraten
Sicherheit: Beim Bohren und Bearbeiten von Metall geeignete persönliche Schutzausrüstung verwenden. Die Montage abbrechen, wenn Bauteile beschädigt sind, sich die Nietmutter unkontrolliert mitdreht oder ungewöhnlich hohe Kräfte erforderlich werden.
Schritt für Schritt
Position markieren
Markiere die vorgesehene Position des Klemmbocks am Zaunpfosten. Eine genaue Positionierung ist wichtig, damit der Klemmbock später gerade sitzt.
11-mm-Bohrloch herstellen
Bohre an der markierten Position ein 11-mm-Loch. Führe den Bohrer möglichst gerade und vermeide, das Bohrloch unnötig aufzuweiten.
Bohrloch entgraten
Entferne Späne und Grate. Der Klemmbock muss anschließend flächig am Pfosten aufliegen können.
Klemmbock ausrichten
Setze den Klemmbock auf die vorgesehene Position. Richte seine Öffnung exakt über dem Bohrloch aus.
Nietmutter einsetzen
Stecke die M8-Nietmutter durch den Klemmbock in das 11-mm-Bohrloch. Sie sollte gerade sitzen und sich ohne Verkanten einsetzen lassen.
Hilfskonstruktion vorbereiten
Drehe die M8-Mutter auf die separate M8-Schraube. Lege anschließend eine stabile Unterlegscheibe auf und schraube die M8-Schraube mehrere Gewindegänge in die eingesetzte Nietmutter.
Die Reihenfolge lautet: Schraubenkopf → M8-Mutter → Unterlegscheibe → Klemmbock → Nietmutter → Zaunpfosten.
Schraubenkopf festhalten
Halte den Außensechskant der Hilfsschraube mit einem passenden Werkzeug fest. Die Schraube sollte sich während des Setzens möglichst nicht mitdrehen.
Mutter langsam anziehen
Ziehe die M8-Mutter kontrolliert gegen die Unterlegscheibe. Dadurch wird die Schraube axial nach außen gezogen und die Nietmutter beginnt sich zu stauchen.
Langsam arbeiten und keine ruckartige Gewalt anwenden. Ziel ist eine saubere Klemmung von Klemmbock und Pfosten, ohne das Gewinde oder die Hilfsschraube zu überlasten.
Hilfsschraube entfernen
Wenn die Nietmutter gesetzt ist, löse die M8-Mutter und drehe anschließend die Hilfsschraube vollständig aus der Nietmutter.
Verbindung kontrollieren
Kontrolliere abschließend Klemmbock, Nietmutter und Gewinde. Erst nach dieser Prüfung sollte die weitere Montage erfolgen.
So sollte die fertige Verbindung aussehen
Was tun, wenn sich die Nietmutter mitdreht?
Dreht sich die Nietmutter beim Setzen mit, solltest du die Montage unterbrechen.
Mögliche Ursachen sind:
- Bohrloch zu groß oder unrund,
- Nietmutter schief eingesetzt,
- Klemmbock liegt nicht sauber auf,
- ungeeigneter Klemmbereich,
- Nietmutter noch nicht ausreichend gestaucht.
Belastet die Verbindung in diesem Zustand nicht weiter. Prüfe zunächst Bohrloch, Ausrichtung, Materialstärke und Sitz der Nietmutter.
Warum der Klemmbereich wichtig ist
Bei dieser Montage wird nicht nur die Pfostenwandung geklemmt. Auch der vorgesehene Bereich des Kunststoff-Klemmbocks gehört zur gemeinsamen Klemmstärke.
Die hier beschriebene Qualinos-Nietmutter besitzt einen Klemmbereich von 5–7 mm. Dieser Wert gilt für die dafür vorgesehene Kombination aus Klemmbock und Pfosten.
Nicht jede M8-Nietmutter ist deshalb automatisch für diese Anwendung geeignet.
Wann ist eine Nietmutternzange sinnvoller?
Die beschriebene Methode eignet sich vor allem für wenige Montagepunkte. Bei einer größeren Anzahl von Nietmuttern ist ein geeignetes Nietmuttern-Setzwerkzeug in der Regel einfacher und kontrollierter.
Ein geeignetes Setzwerkzeug ist insbesondere sinnvoll bei:
- mehreren Klemmböcken,
- mehreren Zaunpfosten,
- regelmäßigen Montagearbeiten,
- Montagen, bei denen möglichst reproduzierbare Ergebnisse erforderlich sind.
Diese Information ist nur ein Hinweis zur Wahl der Montagemethode. Auf dieser Seite werden keine Werkzeuge zum Kauf empfohlen oder verlinkt.
Häufige Fragen
Kann eine M8-Nietmutter ohne Nietmutternzange gesetzt werden?
Für wenige Befestigungspunkte kann die hier beschriebene alternative Methode mit einer separaten robusten M8-Schraube, M8-Mutter und stabilen Unterlegscheiben verwendet werden.
Wird die Nietmutter zuerst separat in den Pfosten gesetzt?
Nein. Bei dem hier beschriebenen Qualinos-System wird der Klemmbock zusammen mit der Nietmutter am Pfosten befestigt.
Welchen Bohrdurchmesser benötige ich?
Für die hier beschriebene Kombination wird ein 11-mm-Bohrloch verwendet.
Welchen Klemmbereich hat die verwendete Nietmutter?
Die hier beschriebene Qualinos-Nietmutter besitzt einen Klemmbereich von 5–7 mm.
Kann ich die mitgelieferte Zaunschraube zum Setzen verwenden?
Nein. Sie ist für die spätere Montage vorgesehen. Zum Setzen wird eine separate robuste M8-Schraube mit Außensechskant verwendet.
Was mache ich, wenn die Nietmutter nicht fest sitzt?
Die Verbindung nicht weiter belasten. Prüfe Bohrloch, Ausrichtung, Klemmbereich und Sitz der Nietmutter. Bei Unsicherheit die Montage unterbrechen.
Kurz zusammengefasst
Für wenige Befestigungspunkte kann eine M8-Nietmutter im beschriebenen Qualinos-System auch ohne Nietmutternzange kontrolliert gesetzt werden.
- M8-Nietmutter
- 11-mm-Bohrloch
- Klemmbereich 5–7 mm
- separate robuste M8-Schraube mit Außensechskant
- M8-Mutter
- stabile Unterlegscheibe
Entscheidend sind ein sauberes Bohrloch, die richtige Ausrichtung und ein langsames, kontrolliertes Setzen der Nietmutter.
