Butterfly-Klemmplatten montieren: Doppelstabmatten am Klemmbock befestigen
Butterfly-Klemmplatten werden zur Befestigung von Doppelstabmatten an geeigneten Klemmböcken von Zaunpfosten eingesetzt. Besonders relevant sind sie dort, wo zwei benachbarte Zaunmatten an einem Pfosten zusammentreffen und gemeinsam befestigt werden sollen.
In dieser Anleitung erfährst du, wie die Butterfly-Klemmplatte positioniert wird, worauf du beim Ausrichten der Doppelstabmatten achten solltest und wann eine andere Befestigungslösung sinnvoller sein kann.
Wofür wird eine Butterfly-Klemmplatte verwendet?

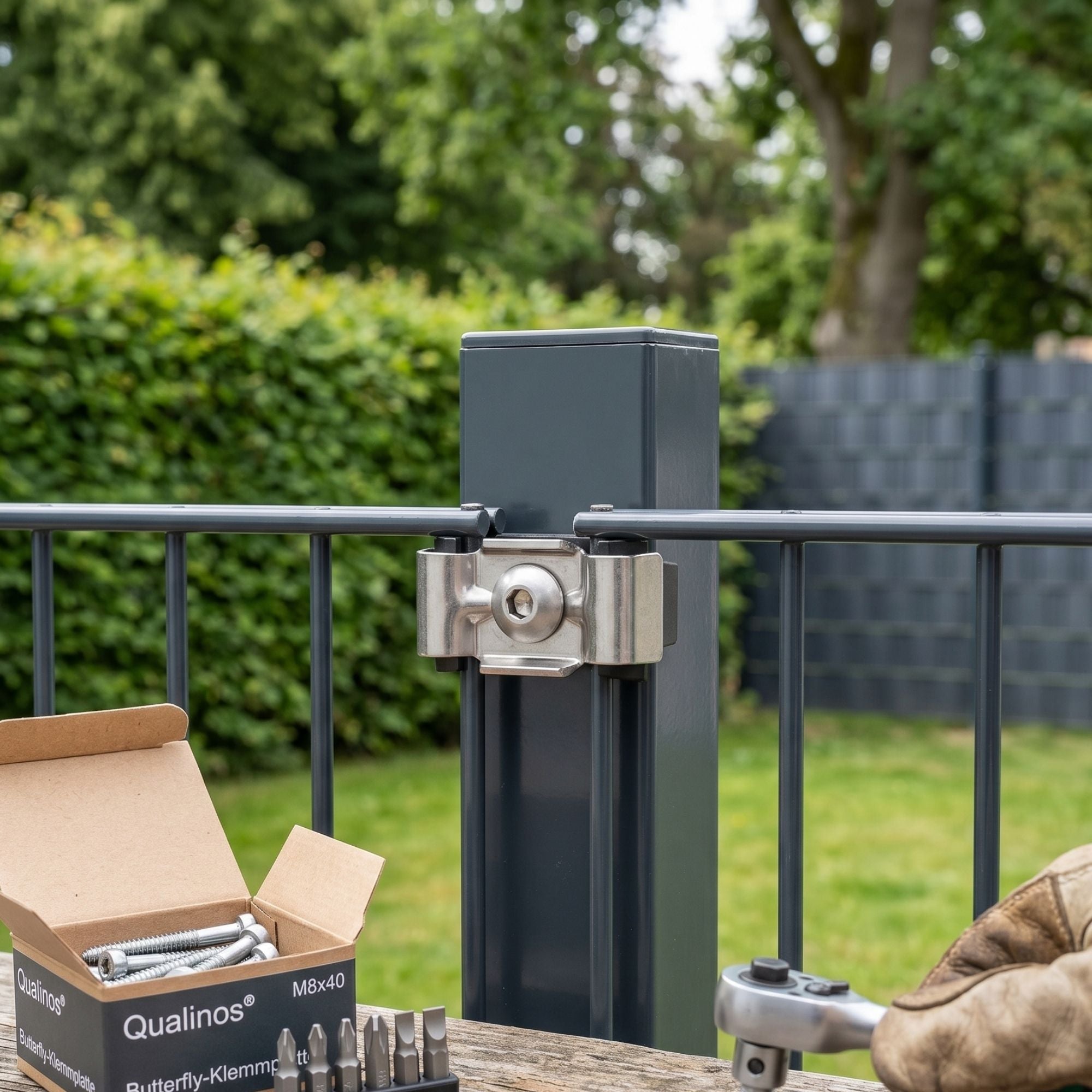

Bei einer typischen Montage treffen zwei Doppelstabmatten links und rechts eines Zaunpfostens aufeinander. Der Klemmbock bildet dabei die Auflage am Pfosten. Die Butterfly-Klemmplatte wird von außen über die vorgesehenen Bereiche der beiden Zaunmatten gelegt und anschließend mit einer passenden Schraube am Klemmbock befestigt.
Beim kontrollierten Anziehen der Schraube werden Klemmplatte, Zaunmatten und Klemmbock gegeneinander verspannt. Voraussetzung für eine funktionierende Verbindung ist, dass Abmessungen und Bauform der verwendeten Komponenten zueinander passen.
Typische Vorteile dieser Befestigungsart
- Geeignet zur gemeinsamen Befestigung von zwei Doppelstabmatten an einem Zaunpfosten
- Kompakte Befestigung direkt über dem Klemmbock
- Unauffällige und aufgeräumte Optik am Stoß zweier Zaunfelder
- Je nach Ausführung für Neubau, Reparatur oder Nachrüstung einsetzbar
- Qualinos Butterfly-Klemmplatten aus Edelstahl 1.4301
- Geformte Ausführung mit Sicken zur Erhöhung der Bauteilsteifigkeit
- Passende Zaunbauschrauben mit 5,5-mm-Innensechskant erhältlich
Hinweis: Material, Abmessungen und Lieferumfang können sich je nach Produktvariante unterscheiden. Maßgeblich sind deshalb immer die technischen Angaben auf der jeweiligen Produktseite.
Was benötigst du für die Montage?
- passende Butterfly-Klemmplatte
- passenden Klemmbock
- geeignete M8-Zaunbauschraube, bei der Qualinos-Ausführung M8 × 40 mm
- passendes 5,5-mm-Innensechskant-Werkzeug
- gegebenenfalls Wasserwaage zum Ausrichten der Zaunmatten
- geeignete Schutzhandschuhe bei Arbeiten an Metallbauteilen
Wichtig: Für die hier beschriebene Qualinos-Zaunbauschraube wird ein passendes 5,5-mm-Innensechskant-Werkzeug benötigt. Prüfe vor der Montage den Lieferumfang des konkreten Artikels, da Werkzeug nicht bei jeder Produktvariante enthalten ist.
Montage Schritt für Schritt
1. Doppelstabmatten ausrichten
Positioniere die beiden Doppelstabmatten am Zaunpfosten so, dass die vorgesehenen Befestigungsbereiche sauber am Klemmbock anliegen.
Kontrolliere insbesondere Höhe, Flucht und Abstand der beiden Matten. Größere Korrekturen sollten vor dem Festziehen der Klemmplatte vorgenommen werden.
2. Butterfly-Klemmplatte auflegen
Lege die Butterfly-Klemmplatte über die dafür vorgesehenen Bereiche der beiden Doppelstabmatten. Die beiden Seiten der Klemmplatte sollen die benachbarten Zaunmatten erfassen.
Richte die mittlere Befestigungsöffnung der Klemmplatte über dem Gewinde beziehungsweise dem vorgesehenen Befestigungspunkt des Klemmbocks aus.
3. Schraube einsetzen
Setze die passende M8-Schraube durch die Öffnung der Butterfly-Klemmplatte in die vorgesehene Gewindeverbindung ein.
Drehe die Schraube zunächst nur so weit ein, dass alle Bauteile gehalten werden, die Zaunmatten aber noch ausgerichtet werden können.
4. Ausrichtung noch einmal kontrollieren
Prüfe vor dem endgültigen Anziehen, ob beide Doppelstabmatten gerade stehen und die Butterfly-Klemmplatte gleichmäßig aufliegt.
Die Klemmplatte sollte nicht verkantet sein und nicht einseitig auf einem Zaunstab aufliegen.
5. Schraube kontrolliert anziehen
Ziehe die Schraube mit einem passenden 5,5-mm-Innensechskant-Werkzeug gleichmäßig an.
Vermeide unnötig hohe Kräfte. Die Verbindung soll fest sitzen, ohne Schraubenantrieb, Gewinde, Klemmplatte, Klemmbock oder andere Bauteile zu überlasten.
6. Verbindung kontrollieren
Prüfe nach der Montage, ob die Butterfly-Klemmplatte gleichmäßig anliegt und beide Doppelstabmatten wie vorgesehen am Klemmbock gehalten werden.
Kontrolliere außerdem, dass sich die Schraube nicht ungewöhnlich leicht weiterdrehen lässt und keine sichtbaren Beschädigungen oder Verformungen vorhanden sind.
Wann ist eine Butterfly-Klemmplatte nicht die richtige Lösung?
Butterfly-Klemmplatten sind insbesondere für Befestigungspunkte vorgesehen, an denen zwei Doppelstabmatten an einem Klemmbock beziehungsweise Zaunpfosten zusammentreffen.
Soll dagegen innerhalb eines Zaunfeldes eine zusätzliche Befestigung gesetzt werden, kann je nach Montagesituation ein Spannbügel geeigneter sein.
Bei typischen Doppelstabmatten beträgt der Abstand zwischen benachbarten vertikalen Stäben 50 mm. Entsprechend ausgeführte Spannbügel können diese beiden vertikalen Stäbe erfassen und so eine zusätzliche Befestigung innerhalb des Zaunfeldes ermöglichen.
Welche Lösung geeignet ist, hängt immer von Zauntyp, Abmessungen, Befestigungsstelle und vorhandener Konstruktion ab.
Kann eine Butterfly-Klemmplatte auch an einem Holzpfosten verwendet werden?
Bei bestimmten Konstruktionen kann eine Butterfly-Klemmplatte auch zur Befestigung einer Doppelstabmatte an einem Holzpfosten verwendet werden. Dabei handelt es sich jedoch um eine andere Montagesituation als die klassische Befestigung am Klemmbock.
Die Doppelstabmatte wird dabei am Holzpfosten positioniert und die Butterfly-Klemmplatte mit einer für den Holzpfosten geeigneten Befestigung verschraubt. Die erforderliche Schraubenart, Einschraubtiefe und Tragfähigkeit hängen vom verwendeten Holz, dessen Zustand und der konkreten Konstruktion ab.
Bei einer Doppelstabmatte beeinflussen die horizontalen Stäbe außerdem den Abstand zwischen Klemmplatte, Zaunmatte und Pfosten.
Diese Anwendung sollte deshalb vor der Montage anhand der tatsächlichen Maße geprüft werden. Die hier beschriebene Sonderanwendung lässt sich nicht automatisch auf andere Zaunmatten oder Pfostenkonstruktionen übertragen.
Häufige Montagefehler
Klemmplatte sitzt nicht mittig
Eine schräg oder seitlich versetzt aufgelegte Butterfly-Klemmplatte kann die beiden Zaunmatten ungleichmäßig erfassen. Vor dem Festziehen deshalb die Position der Klemmplatte kontrollieren.
Zaunmatten werden erst nach dem Festziehen ausgerichtet
Richte beide Zaunfelder möglichst vollständig aus, bevor die Schraube endgültig angezogen wird. Dadurch vermeidest du unnötige Verspannungen der Verbindung.
Unpassendes Werkzeug wird verwendet
Bei einer Schraube mit 5,5-mm-Innensechskant sollte ausschließlich ein passendes Werkzeug verwendet werden. Eine falsche Schlüsselweite kann den Schraubenantrieb beschädigen.
Schraube wird mit zu hoher Kraft angezogen
Eine höhere Anzugskraft bedeutet nicht automatisch eine bessere Verbindung. Übermäßiges Anziehen kann Gewinde, Kunststoffteile, Klemmplatte oder Schraubenantrieb belasten.
Tipps für eine saubere Montage
- Abmessungen der vorhandenen Zaunkonstruktion vor der Montage prüfen
- beide Zaunmatten zunächst vollständig ausrichten
- Butterfly-Klemmplatte mittig auflegen
- passendes Werkzeug verwenden
- Schraube kontrolliert und gleichmäßig anziehen
- keine ungewöhnlich hohe Kraft anwenden
- Verbindung nach der Montage auf korrekten Sitz kontrollieren
- beschädigte oder verformte Bauteile nicht ungeprüft weiterverwenden
Häufige Fragen
Wofür ist die Butterfly-Form gedacht?
Die Form ermöglicht es, zwei benachbarte Doppelstabmatten an einem gemeinsamen Befestigungspunkt über dem Klemmbock zu erfassen.
Welche Schraube wird bei der Qualinos-Ausführung verwendet?
Bei der entsprechenden Qualinos-Befestigungskombination wird eine M8 × 40-mm-Zaunbauschraube verwendet. Entscheidend ist jedoch immer die Produktvariante und die konkrete Befestigungssituation.
Welche Werkzeuggröße benötige ich?
Für die hier beschriebene Qualinos-Zaunbauschraube wird ein 5,5-mm-Innensechskant-Werkzeug benötigt.
Kann ich die Butterfly-Klemmplatte innerhalb eines Zaunfeldes verwenden?
Sie ist primär für die Befestigung am Klemmbock vorgesehen. Für zusätzliche Befestigungspunkte innerhalb eines Zaunfeldes kann je nach Konstruktion ein passender Spannbügel die geeignetere Lösung sein.
Eignet sich die Klemmplatte für jede Doppelstabmatte?
Nicht pauschal. Vor der Montage sollten Abmessungen, Stabanordnung, Befestigungspunkt und verwendeter Klemmbock mit den technischen Angaben der Klemmplatte verglichen werden.
Fazit
Butterfly-Klemmplatten sind eine kompakte Lösung, um zwei benachbarte Doppelstabmatten an einem dafür vorgesehenen Klemmbock zu befestigen. Entscheidend für eine saubere Montage sind die passenden Abmessungen, eine korrekte Ausrichtung der Zaunmatten und das kontrollierte Anziehen der Befestigungsschraube.
Für andere Befestigungssituationen – beispielsweise zusätzliche Befestigungspunkte innerhalb eines Zaunfeldes oder Montagen an Holzpfosten – sollte die jeweilige Konstruktion separat geprüft und eine dazu passende Befestigungslösung gewählt werden.
