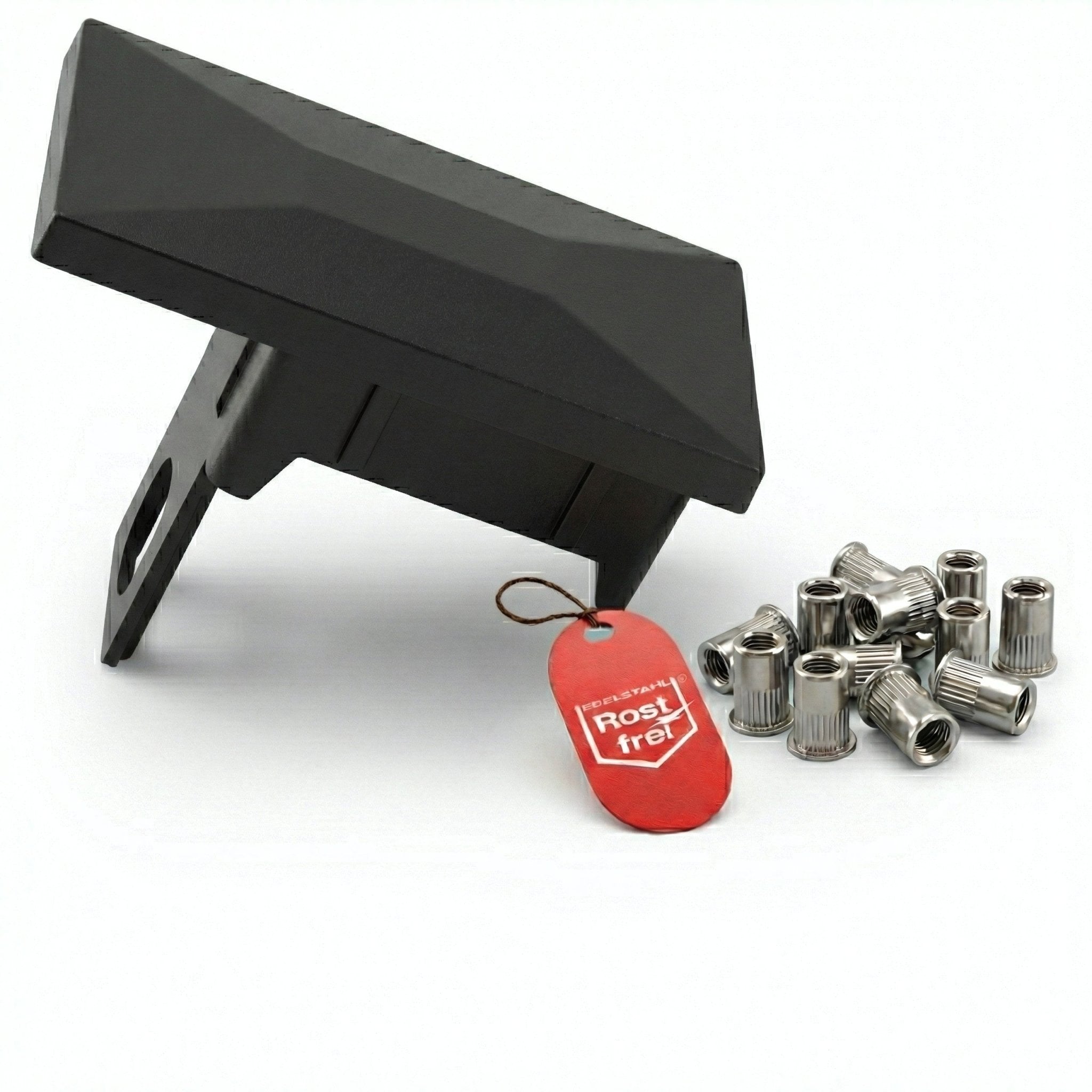

Pfostenkappe mit Sicherungssteg montieren
Diese Anleitung erklärt die Montage einer Qualinos Pfostenkappe mit Sicherungssteg am Doppelstabmattenzaun. Du erfährst, wie die Kappe ausgerichtet, der Sicherungssteg positioniert und die Verbindung mit einer M8-Nietmutter hergestellt wird.
Hinweis: Diese Seite dient ausschließlich der Montage- und Anwendungshilfe für bereits vorhandene Qualinos-Produkte. Prüfe vor der Montage Pfostenabmessung, Produktvariante und vorhandene Befestigungssituation.
Welche Aufgabe hat der Sicherungssteg?
Eine passende Pfostenkappe verschließt die obere Öffnung des Zaunpfostens und reduziert das direkte Eindringen von Niederschlag von oben.
Bei der hier beschriebenen Ausführung besitzt die Kappe zusätzlich einen Sicherungssteg. Dieser wird bei der Montage mechanisch in die vorhandene Zaunkonstruktion einbezogen.
Dadurch wird die Pfostenkappe nicht ausschließlich durch ihren Klemm- beziehungsweise Steck-Sitz gehalten, sondern zusätzlich gegen unbeabsichtigtes Abheben gesichert.
Aufsteckfunktion
Die Pfostenkappe wird passend zur vorgesehenen Pfostenabmessung von oben aufgesetzt.
Zusätzliche Sicherung
Der Sicherungssteg wird zur vorgesehenen Befestigungsposition geführt und dort zusätzlich mechanisch gesichert.
Technische Daten der beschriebenen Befestigung
Wichtig: Nicht jede M8-Nietmutter benötigt denselben Bohrdurchmesser. Die hier genannten 11 mm gelten für die in dieser Qualinos-Anwendung vorgesehene Nietmutter.
Vorhandene Pfostenkappe ersetzen
Ist bereits eine Pfostenkappe mit vernieteter Sicherung vorhanden, muss die vorhandene Verbindung zunächst fachgerecht gelöst werden.
Sicherheit: Beim Bohren in Metall Schutzbrille verwenden. Metallspäne vollständig entfernen und darauf achten, die vorhandene Öffnung und angrenzende Bauteile nicht unnötig zu beschädigen.
Alte Befestigung prüfen
Prüfe zunächst, wie die vorhandene Kappe befestigt ist. Nicht jede Pfostenkappe ist auf dieselbe Weise montiert.
Ist eine Nietmutter vorhanden, muss deren Befestigung gelöst werden, bevor die Kappe abgenommen werden kann.
Nietmutter vorsichtig ausbohren
Setze einen geeigneten Metallbohrer mittig am Flansch der vorhandenen Nietmutter an. Bohre kontrolliert nur so weit, bis sich die bestehende Befestigung lösen lässt.
Vermeide es, die vorhandene Öffnung unnötig aufzuweiten oder angrenzende Bauteile zu beschädigen.
Alte Pfostenkappe abnehmen
Nachdem die mechanische Sicherung gelöst wurde, kann die vorhandene Pfostenkappe nach oben abgenommen werden.
Metallspäne und verbliebene Teile der alten Befestigung anschließend vollständig entfernen.
Befestigungspunkt kontrollieren
Prüfe Öffnung, Pfosten, vorhandenen Haltebock und weitere Bauteile auf Beschädigungen oder Verformungen.
Beschädigte Teile sollten nicht ungeprüft wiederverwendet werden.
Was du für die Montage benötigst
- passende Pfostenkappe mit Sicherungssteg,
- für die Anwendung vorgesehene M8-Nietmutter,
- geeignetes Setzwerkzeug für M8-Nietmuttern aus Edelstahl,
- gegebenenfalls Werkzeug zur Vorbereitung oder Nacharbeit der Befestigungsstelle.
Wird der Sicherungssteg bewusst nicht verwendet, kann er bei der dafür vorgesehenen Produktvariante mit einem geeigneten Schneidwerkzeug entfernt werden. Die zusätzliche mechanische Sicherungsfunktion entfällt dann.
Beim Kürzen des Kunststoffstegs mit einem geeigneten Schneidwerkzeug vom Körper weg arbeiten und auf eine saubere Schnittkante achten.
Montage Schritt für Schritt
Pfosten und Kappe prüfen
Kontrolliere zunächst, ob Pfostenabmessung und Pfostenkappe zusammenpassen.
Die Pfostenöffnung sollte frei von grobem Schmutz, Metallspänen und anderen Hindernissen sein.
Sicherungssteg ausrichten
Richte die Pfostenkappe so aus, dass der Sicherungssteg zur vorgesehenen Befestigungsseite des Zaunfeldes zeigt.
Prüfe die Ausrichtung, bevor die Kappe vollständig auf den Pfosten gedrückt wird.
Sicherungssteg positionieren
Führe den Sicherungssteg entsprechend der vorgesehenen Montagesituation zur oberen Befestigungsposition des Zaunfeldes.
Er darf nicht verdreht, stark verspannt oder geknickt montiert werden.
Pfostenkappe aufsetzen
Drücke die Kappe gleichmäßig und gerade auf den Pfosten.
Übe die Kraft möglichst gleichmäßig aus. Wenn Unterstützung erforderlich ist, nur ein für den Kunststoff geeignetes, nicht beschädigendes Hilfsmittel verwenden.
Nicht mit einem Metallhammer direkt auf die Pfostenkappe schlagen.
M8-Nietmutter einsetzen
Richte die vorgesehenen Öffnungen von Sicherungssteg und Befestigungspunkt sauber zueinander aus.
Setze anschließend die für diese Anwendung vorgesehene M8-Nietmutter gerade ein.
Nietmutter setzen
Verwende ein Setzwerkzeug, das vom Werkzeughersteller ausdrücklich für M8-Nietmuttern aus Edelstahl freigegeben ist.
Setze die Nietmutter entsprechend der Bedienungsanleitung des Werkzeugs langsam und kontrolliert.
Die Verbindung nicht mit übermäßiger Kraft oder über den vorgesehenen Setzweg hinaus belasten.
Sitz kontrollieren
Prüfe abschließend, ob Pfostenkappe, Sicherungssteg und Nietmutter korrekt sitzen.
Die Kappe soll gerade auf dem Pfosten sitzen und die mechanische Sicherung darf nicht locker sein.
Kontrolle nach der Montage
Montage ohne Sicherungssteg
Wenn die Produktvariante dies vorsieht und der Sicherungssteg für die konkrete Anwendung nicht verwendet werden soll, kann der Steg entfernt werden.
Die Pfostenkappe wird anschließend ausschließlich über ihren normalen Steck- beziehungsweise Klemmsitz auf dem Pfosten gehalten.
Beachte: Wird der Sicherungssteg entfernt, entfällt die zusätzliche mechanische Sicherung. Die Kappe funktioniert dann als normale Aufsteckkappe.
Häufige Montagefehler
Sicherungssteg falsch ausgerichtet
Die Position des Sicherungsstegs vor dem vollständigen Aufsetzen der Kappe prüfen. Er muss zur vorgesehenen Befestigungsposition zeigen.
Kappe vor dem Vernieten nicht vollständig aufgesetzt
Die Pfostenkappe zuerst vollständig und gerade positionieren. Erst anschließend die mechanische Sicherung herstellen.
Ungeeignetes Setzwerkzeug
Nicht allein nach Bauform oder Größe der Zange entscheiden. Das verwendete Werkzeug muss ausdrücklich für M8-Nietmuttern aus Edelstahl geeignet sein.
Nietmutter dreht sich mit
Die Montage unterbrechen und Befestigungsöffnung, Ausrichtung, Nietmutter und Setzvorgang prüfen.
Nicht einfach mit zusätzlicher Kraft weiterarbeiten, wenn der Grund für das Mitdrehen unklar ist.
Pfostenkappe sitzt schief
Prüfe, ob Pfostenöffnung, Sicherungssteg oder andere Bauteile die Kappe beim Aufsetzen behindern.
Die Kappe nicht mit übermäßiger Kraft in eine schiefe Position drücken.
Häufige Fragen
Was bewirkt der Sicherungssteg?
Er ermöglicht eine zusätzliche mechanische Sicherung der Pfostenkappe an der vorgesehenen Befestigungsposition.
Kann die Pfostenkappe auch ohne Sicherungssteg verwendet werden?
Bei der dafür vorgesehenen Ausführung kann der Steg entfernt werden. Die zusätzliche Sicherungsfunktion steht anschließend jedoch nicht mehr zur Verfügung.
Welche Nietmutter wird verwendet?
Bei der hier beschriebenen Qualinos-Anwendung wird eine M8-Nietmutter verwendet.
Welches Setzwerkzeug benötige ich?
Verwende ein Werkzeug, das vom Hersteller ausdrücklich für M8-Nietmuttern aus Edelstahl freigegeben ist.
Muss eine vorhandene Nietmutter immer ersetzt werden?
Wird sie zur Demontage ausgebohrt, kann sie anschließend nicht weiterverwendet werden. Prüfe außerdem den Befestigungspunkt auf mögliche Beschädigungen.
Kann ich beim Ausbohren direkt einen 11-mm-Bohrer verwenden?
Beim Entfernen einer vorhandenen Nietmutter geht es zunächst darum, deren Befestigung kontrolliert zu lösen. Verwende dafür einen geeigneten Metallbohrer und vermeide ein unnötiges Aufweiten der vorhandenen Befestigungsöffnung.
Die 11-mm-Angabe bezieht sich auf das erforderliche Einbauloch der hier vorgesehenen neuen Nietmutter.
Kurz zusammengefasst
Bei einer Pfostenkappe mit Sicherungssteg ergänzt der Steg den normalen Steck-Sitz um eine zusätzliche mechanische Sicherung.
- Passende Pfostenabmessung prüfen.
- Sicherungssteg richtig ausrichten.
- Kappe vollständig und gerade aufsetzen.
- Vorgesehene M8-Nietmutter gerade einsetzen.
- Geeignetes Setzwerkzeug verwenden.
- Nietmutter kontrolliert setzen.
- Verbindung abschließend auf festen Sitz prüfen.
Bei bestehenden Befestigungen sollte zuerst geprüft werden, welche Bauteile tatsächlich demontiert oder ersetzt werden müssen.
